A capacidade nominal de um porta-paletes só é válida quando o centro de gravidade da carga está alinhado com o centro de carga especificado pelo fabricante, normalmente 600 milímetros. Operar além desta distância aciona Desclassificação de carga , reduzindo significativamente o limite de elevação seguro para evitar falhas hidráulicas e tombamento. Para cada 100 mm que o centro de carga avança, a capacidade real de elevação pode cair de 15% a 20%.
O Centro de Carga (LC) é a distância horizontal da face vertical dos garfos ao centro de gravidade da carga. No manuseio global de materiais, 600 milímetros é a referência padrão porque representa o ponto médio de um palete padrão de 1200 milímetros.
O Role of the 600 mm Industry Standard
A maioria das paletes industriais (GMA ou Euro-paletes) têm 1200 milímetros de profundidade. Colocar o peso uniformemente garante o Centro de Gravidade (CoG) fica exatamente na marca de 600 mm. Se você usar garfos mais longos para transportar dois paletes ou engradados de grandes dimensões, o CdG se desloca em direção às pontas dos garfos, transformando o porta-paletes em uma alavanca instável.

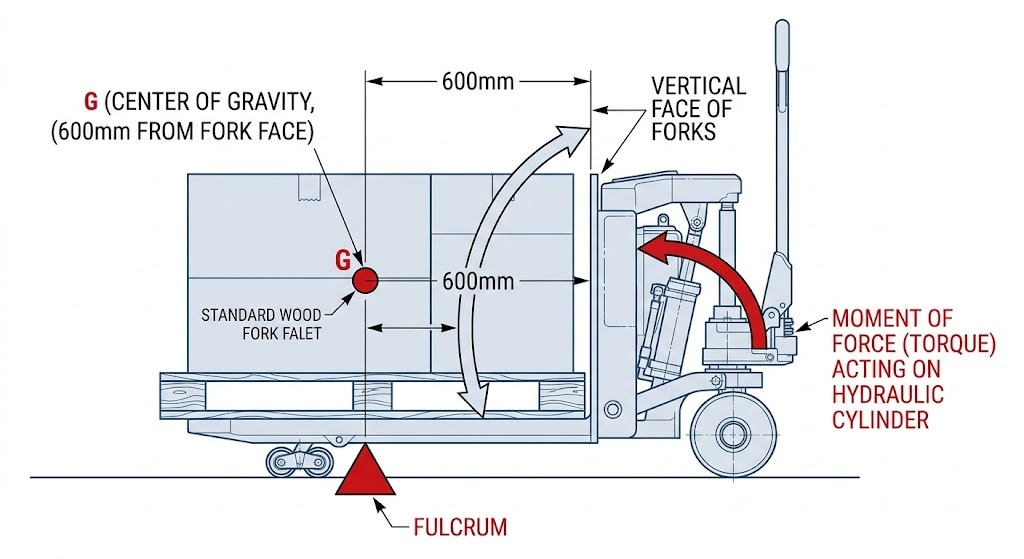

O Lever Principle and the Fulcrum Point
Um porta-paletes funciona como um Alavanca Classe 1 . As rodas de carga dianteiras funcionam como Fulcro . Quando a distância entre a carga e o fulcro aumenta, a força descendente (torque) exercida sobre o sistema hidráulico e o chassi aumenta exponencialmente, mesmo que o peso da carga permaneça o mesmo.
| Posicionamento de carga | Centro de Gravidade (CoG) | Nível de estresse do sistema | Classificação de estabilidade |
|---|---|---|---|
| Palete Padrão | 600 milímetros | Nominal | Alto |
| Palete Dupla | 1200 mm | Extremo | Crítico |
| Caixa de grandes dimensões | 900 milímetros | Elevado | Moderado |

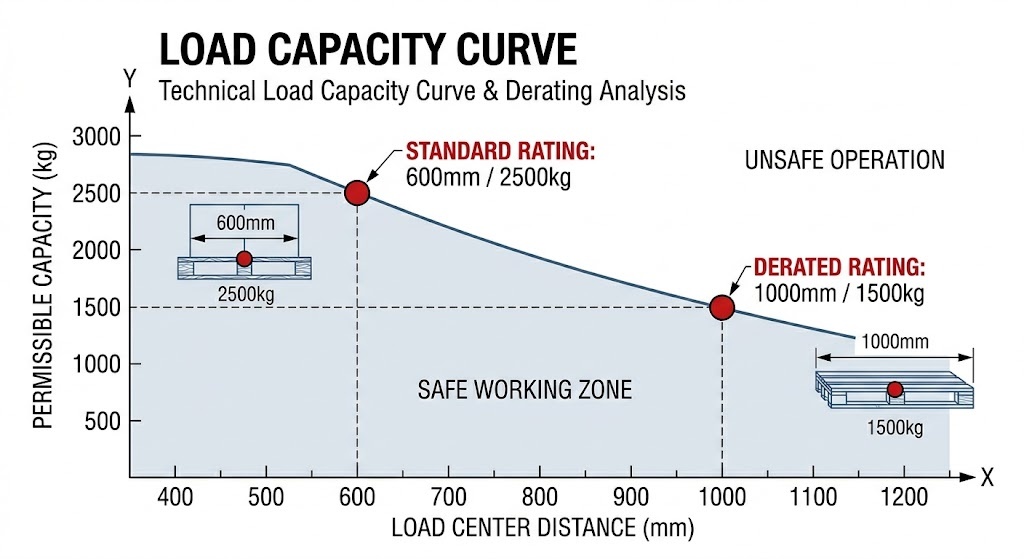

Desclassificação de carga é a redução calculada na capacidade máxima de elevação de uma máquina à medida que o centro de carga aumenta. Esta é uma relação não linear ditada pela Princípio dos Momentos . Quando a carga se afasta da raiz do garfo, a vantagem mecânica muda, colocando pressão excessiva nas vedações hidráulicas e no chassi.
| Centro de Carga (LC) | Capacidade nominal | Carga de trabalho segura real (SWL) | Impacto Estrutural |
|---|---|---|---|
| 600 milímetros | 2500kg | 2500kg | Pressão Hidráulica Ideal |
| 800 milímetros | 2500kg | ~1875kg | Aumento do estresse na raiz do garfo |
| 1000 milímetros | 2500kg | ~1500kg | Risco de deformação permanente da estrutura |
| 1200 mm | 2500kg | ~1250kg | Crítico Tipping Danger |
O Derating Calculation Logic
Para estimar a capacidade segura para cargas não padronizadas, os profissionais utilizam a relação entre o momento de projeto e o momento real.
Fórmula: Capacidade Real = (Capacidade Nominal * Centro de Carga Padrão) / Novo Centro de Carga
Exemplo: Para um caminhão de 2.500 kg tentando levantar uma caixa com centro de carga de 1.000 mm:
(2500*600) / 1000 = 1500kg.

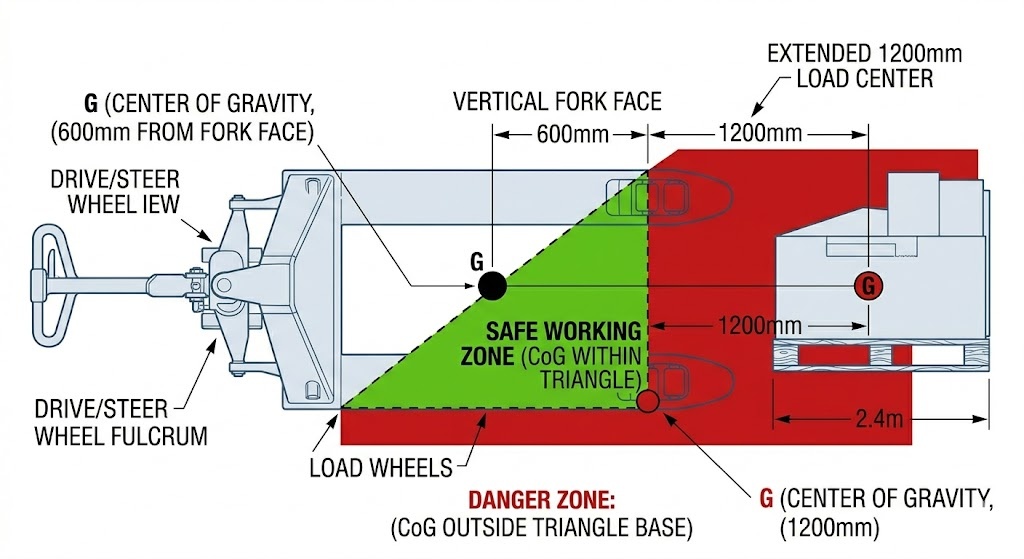

Ao contrário das empilhadeiras de quatro rodas, uma paleteira depende de uma geometria específica para manter o equilíbrio. O Triângulo de Estabilidade é formado pela roda motriz (ou volantes) e pelas duas rodas de carga dianteiras.
O Impact of Center of Gravity (CoG)
O CoG must remain within this triangle at all times. When a load center is extended, the CoG moves toward the “base” of the triangle (the load wheels). Any external force—such as Capacidade de rampa (navegando em uma rampa de 5%) ou força centrífuga durante uma curva fechada – pode empurrar o CoG para fora da pegada, levando a uma tombamento lateral ou inclinação para frente.
Fatores Dinâmicos que Afetam a Estabilidade

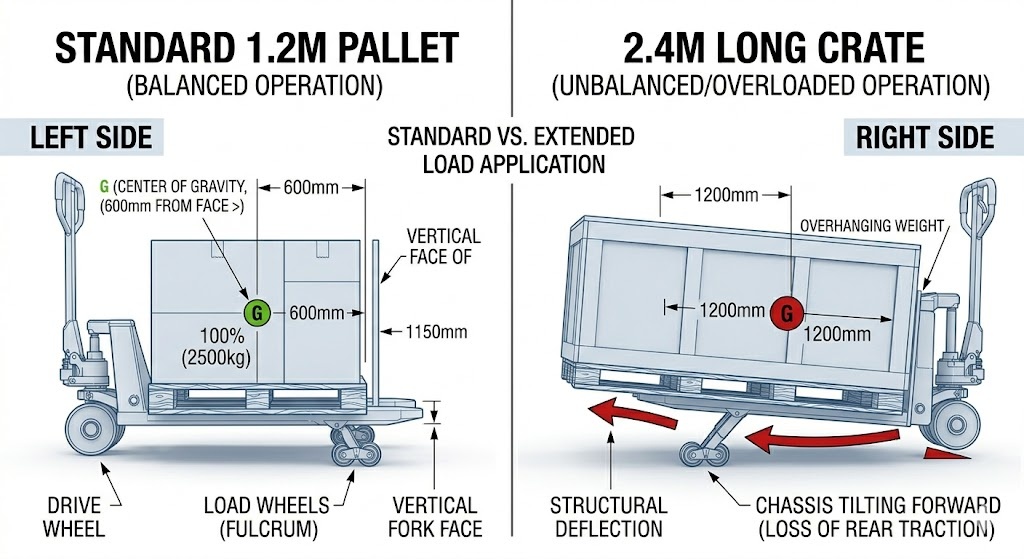

Escolhendo um porta-paletes com base em Capacidade nominal por si só é um erro comum de aquisição. Ambientes de alto desempenho exigem a correspondência entre Capacidade residual ao perfil de carga específico da indústria.
Armazenagem Padrão (FMCG)
Construção e Manufatura Pesada
Cadeia de frio e farmacêutica
Q1: Posso levantar uma carga de 2.000 kg se meu porta-paletes estiver classificado para 2.500 kg?
Resposta: Sim, mas somente se o centro de carga for 600 mm ou menos. Se você estiver elevando uma carga fora do padrão ou superdimensionada cujo centro de gravidade exceda 600 mm, o Desclassificação de carga efeito reduz sua capacidade segura real. Por exemplo, em um centro de carga de 1.000 mm, um caminhão de 2.500 kg só pode movimentar com segurança aproximadamente 1.500 kg.
Q2: Como o comprimento do garfo afeta a estabilidade de uma paleteira?
Resposta: O comprimento do garfo determina o posicionamento do Fulcro Point . Embora os garfos mais longos (por exemplo, 1.800 mm) permitam cargas superdimensionadas, eles afastam ainda mais o centro de gravidade da carga da roda motriz. Isto aumenta o Momento de Força no sistema hidráulico e move o Centro de Gravidade (CoG) em direção à borda do Triângulo de Estabilidade , aumentando o risco de tombamento.
Q3: O que é “Capacidade Residual” no manuseio de materiais?
Resposta: Capacidade residual é a capacidade real de elevação do equipamento em uma configuração específica e não padronizada. Ao contrário do Capacidade nominal nominal (o peso máximo em condições ideais), a capacidade residual é responsável por fatores de redução, como centros de carga estendidos, uso de acessórios ou elevações de grande elevação.
Q4: Por que minha paleteira elétrica perde tração ao transportar cargas longas?
Resposta: Isso geralmente é devido a Inclinação do chassi causado por um centro de carga estendido. Quando o peso da carga está concentrado muito à frente (além das rodas de carga dianteiras), cria-se um efeito de alavanca que levanta a roda motriz traseira. Isso reduz a pressão descendente necessária para a tração, causando patinagem das rodas e comprometimento da frenagem.
