Guia de óleo hidráulico da paleteira Hangcha

1. A especificação exata: o que dizem os manuais do Hangcha

A Hangcha publica as especificações do óleo hidráulico nos manuais de operação e manutenção de todas as transpaleteiras da série CBD. A especificação é consistente em toda a gama:

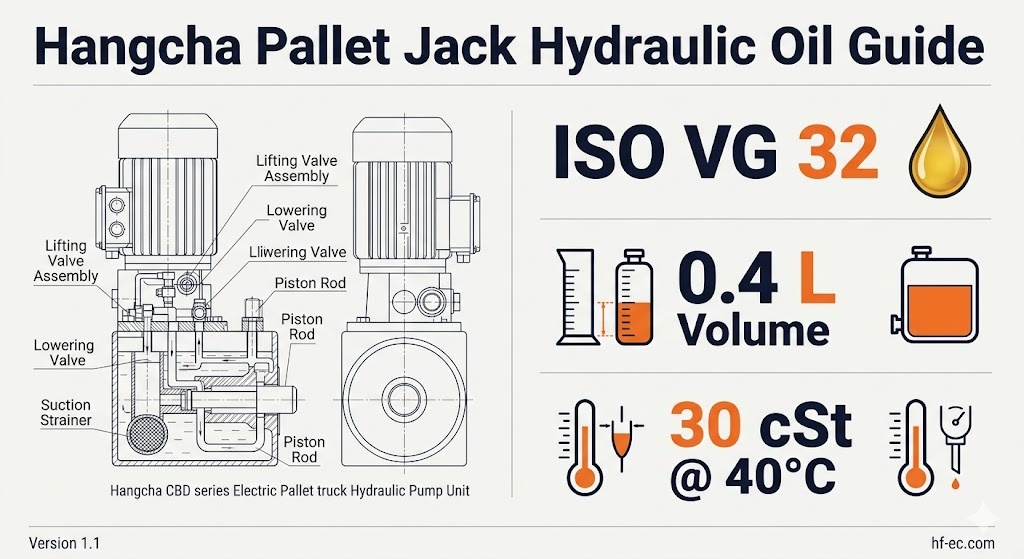

2. Compreendendo a ISO VG 32: O que a nota realmente significa

ISO VG (Grau de Viscosidade) é o sistema de classificação global para óleo hidráulico publicado pela Organização Internacional de Padronização. O número refere-se à viscosidade cinemática do óleo em centistokes (cSt), medida a 40°C – a temperatura de referência padrão para sistemas hidráulicos.

Por que a viscosidade é tão importante em uma paleteira? O cilindro hidráulico de uma paleteira é um sistema de alta pressão e baixo volume. Ao contrário do grande circuito hidráulico de uma empilhadeira, há muito pouca margem para erros. O óleo muito espesso não consegue fluir rápido o suficiente através das passagens de pequeno diâmetro da bomba - a alça fica difícil de bombear e a elevação fica mais lenta ou para em condições de frio. O óleo muito fino não consegue manter a pressão no cilindro - os garfos descem gradualmente sob carga, o que é ao mesmo tempo um dano ao produto e um risco à segurança.

3. Reconhecendo óleo contaminado ou degradado

A maneira mais rápida de diagnosticar um problema hidráulico em uma paleteira é examinar o óleo antes de qualquer coisa. A maioria das falhas que são diagnosticadas erroneamente como falhas na bomba ou na vedação são, na verdade, problemas de contaminação de óleo que não custam quase nada para serem corrigidos.

4. Passo a Passo: Como Verificar e Abastecer o Óleo Hidráulico

Hangcha recomenda verificar o nível do óleo hidráulico a cada 6 meses em operação normal. O procedimento é simples, mas deve ser feito com os garfos totalmente abaixados - a verificação com os garfos levantados fornece uma leitura falsa porque o óleo entrou no cilindro.

1

Abaixe os garfos completamente até o chão Coloque a alavanca de controle na posição MAIS BAIXO e deixe os garfos atingirem a posição mais baixa. Todo o óleo deve estar de volta no reservatório para uma verificação precisa do nível. Não execute esta etapa com carga nos garfos.

2

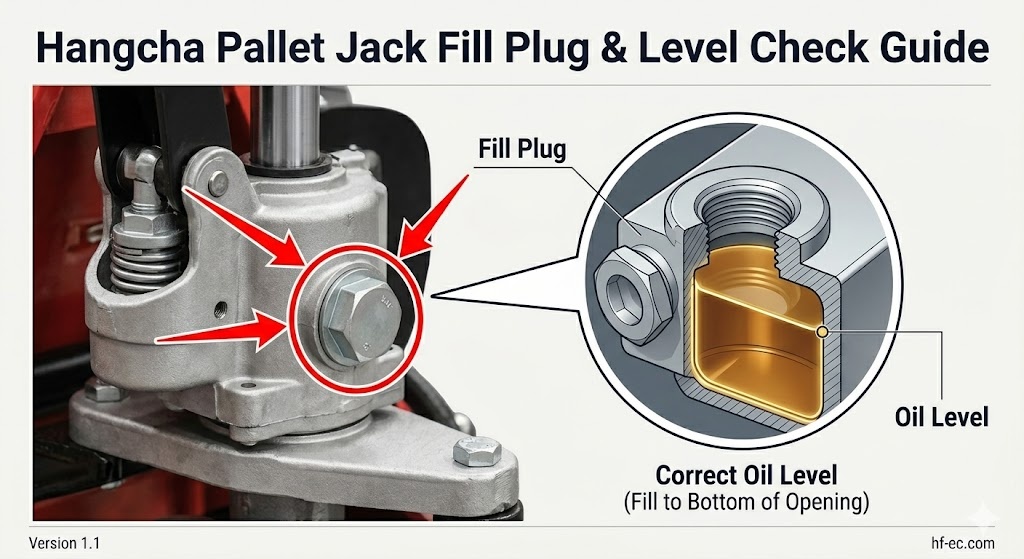

Localize o bujão de enchimento na unidade da bomba hidráulica Nas transpaleteiras manuais da série CBD, a bomba hidráulica está na base da alça. O bujão de enchimento fica na lateral da carcaça da bomba - geralmente um bujão hexagonal ou com fenda com arruela. Limpe a área ao redor do tampão antes de abri-lo para evitar a entrada de contaminação no reservatório.

3

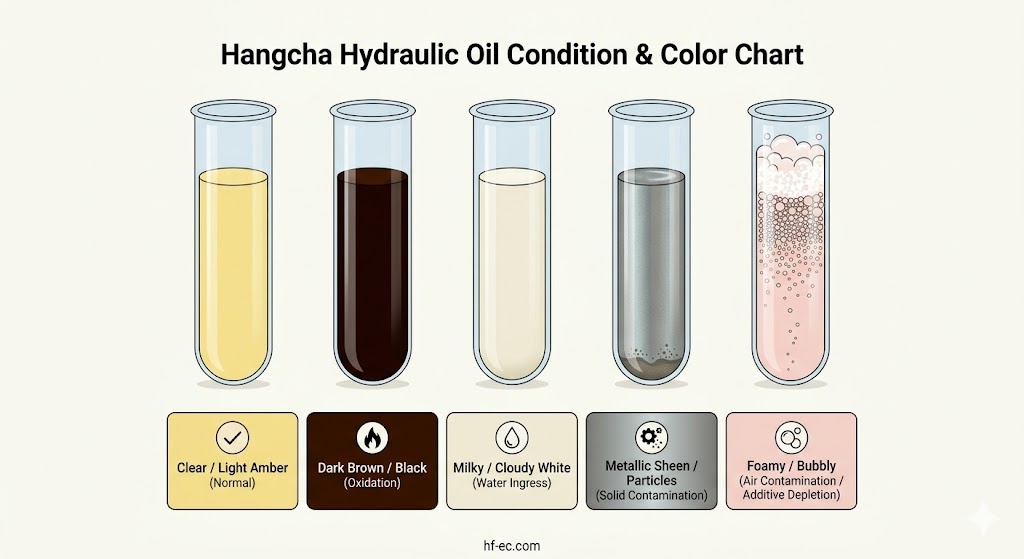

Remova o bujão de enchimento e inspecione o óleo O nível do óleo deve estar próximo ou na abertura do bujão de abastecimento. Use um pano limpo e sem fiapos ou uma vareta para coletar uma amostra. Verifique a cor: âmbar claro = normal; leitoso = contaminação da água; marrom escuro = oxidação; brilho metálico = detritos de desgaste. Qualquer contaminação que não seja o escurecimento normal significa drenar e substituir - não atestar.

4

Adicione óleo hidráulico ISO VG 32 se estiver abaixo do nível Use um funil ou seringa limpa para adicionar óleo lentamente. Encha até o fundo da abertura do tampão de enchimento - aproximadamente 0,4 L de capacidade total. Não encha demais: o excesso de óleo não tem para onde ir quando o cilindro se estende e será forçado a sair pelas vedações, aparecendo como um vazamento.

5

Substitua o bujão de enchimento e a arruela com segurança Aperte primeiro com a mão e depois aperte com uma chave inglesa. Um tampão solto vazará sob pressão operacional. Substitua a arruela se ela estiver deformada ou danificada – uma arruela plana de borracha é a única vedação entre o reservatório e a atmosfera.

6

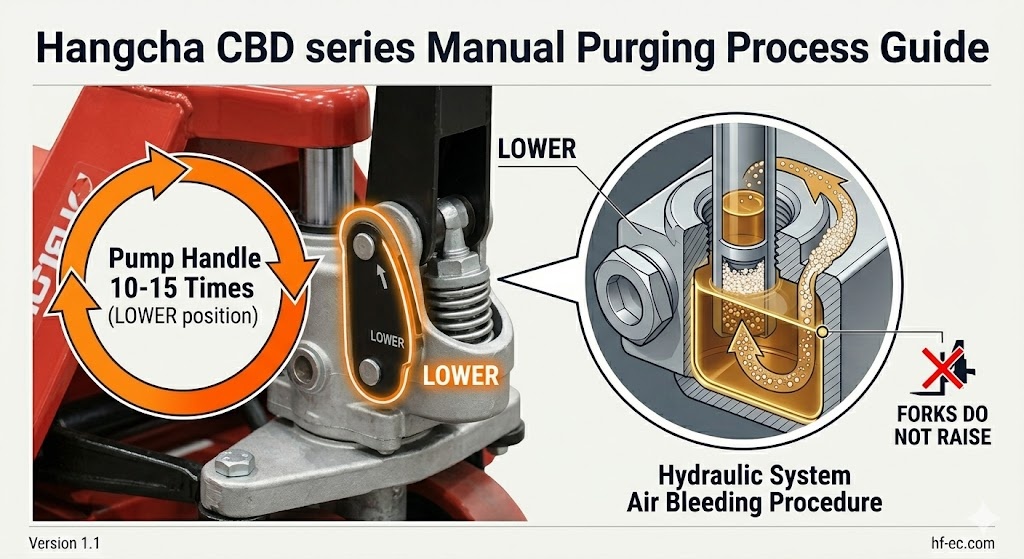

Sangre o ar preso no sistema Coloque a alavanca de controle em MAIS BAIXO. Bombeie a alça 10 a 15 vezes. Isto move o óleo através do circuito e purga qualquer ar introduzido durante o serviço. O ar no sistema causa os mesmos sintomas que o nível baixo de óleo - elevação errática ou falha - portanto, esta etapa não é opcional.

7

Teste a função de elevação e verifique se há vazamentos Bombeie a alça para levantar totalmente os garfos e depois abaixe. A elevação deve ser suave e consistente. Limpe a área da bomba e verifique se há vazamento de óleo ao redor do bujão de abastecimento e da base do cilindro. Registre a data do serviço e o volume de óleo adicionado em seu registro de manutenção.

5. Troca completa de óleo: quando e como

Completar é manutenção. Uma drenagem e substituição completa é necessária quando o óleo estiver contaminado, quando o intervalo for atingido ou após qualquer reparo na vedação interna. O óleo contaminado que é reabastecido em vez de substituído continua a danificar as vedações e os componentes da bomba - o óleo novo simplesmente se mistura com o contaminante.

Procedimento de mudança completa

1. Abaixe totalmente os garfos e coloque o caminhão em uma superfície nivelada sobre uma bandeja de drenagem ou tapete absorvente.
2. Remova o tampão de enchimento completamente e deixe o óleo velho escorrer para a bandeja. Em alguns modelos, um parafuso de drenagem está localizado na parte inferior do corpo da bomba - use-o, se disponível, para um dreno mais limpo.
3. Lave o reservatório com uma pequena quantidade de óleo ISO VG 32 fresco. Agite e escorra. Isso remove lodo e óleo residual contaminado das paredes do reservatório. Uma descarga é suficiente, a menos que a contaminação seja grave.
4. Inspecione o bujão de drenagem, o bujão de enchimento e as arruelas quanto a desgaste ou deformação. Substitua as arruelas em caso de dúvida - elas não custam quase nada em comparação com um vazamento hidráulico.
5. Reinstale o bujão de drenagem se usado, encha com ISO VG 32 novo até o nível de abertura do tampão de enchimento (~0,4 L).
6. Substitua o bujão de enchimento firmemente com uma boa lavadora.
7. Sangrar o sistema: Coloque a alavanca em MAIS BAIXO e bombeie a alavanca 10-15 vezes.
8. Teste, verifique se há vazamentos, registre. Anote a data, as horas (se disponível), a marca e o grau do óleo usado e o nome do técnico no registro de manutenção.

6. Aplicações de armazenamento refrigerado: considerações especiais

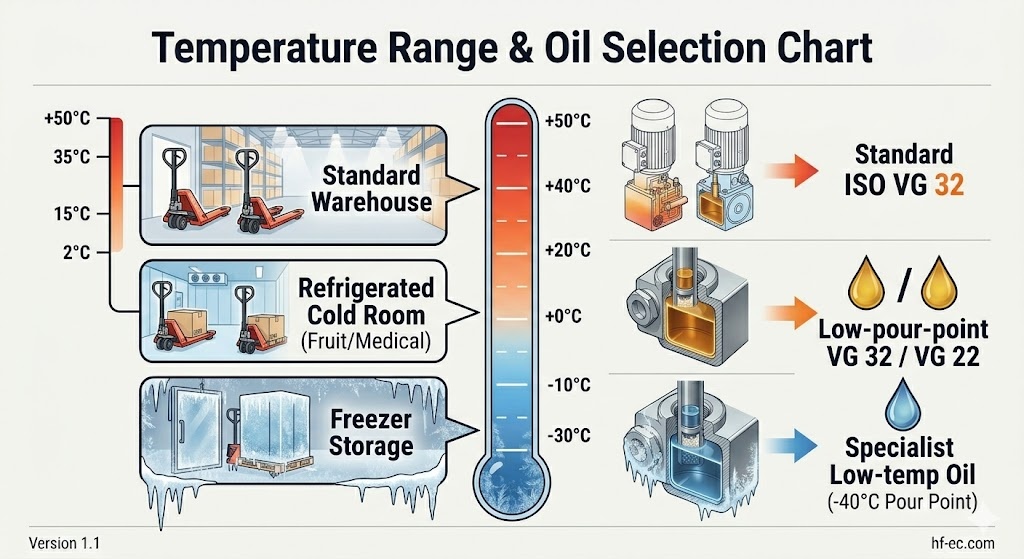

O óleo hidráulico padrão ISO VG 32 tem um bom desempenho entre aproximadamente 0°C e 50°C. Em ambientes de armazenamento refrigerado (2-8°C refrigerado; -20°C congelado), o óleo engrossa significativamente, causando os mesmos sintomas do uso do grau errado: bombeamento difícil, levantamento lento ou falhado e maior desgaste da bomba.

Um problema adicional específico do armazenamento refrigerado: condensação . Quando um porta-paletes se move de uma câmara fria (-20°C) para um cais de carga (20°C), a umidade condensa em todas as superfícies, inclusive dentro do reservatório hidráulico. Com o tempo, isto provoca a entrada de água - a contaminação por óleo leitoso descrita na Secção 3. Nas operações da cadeia de frio, verifique a cor do óleo com mais frequência (a cada 2-3 meses em vez de a cada 6) e substitua-o ao primeiro sinal de turvação.

7. Óleo Hidráulico no Cronograma de Manutenção Hangcha

Os cronogramas de manutenção da série CBD da Hangcha integram verificações de óleo hidráulico com outras tarefas de manutenção periódica. Os intervalos abaixo baseiam-se na operação de turno único em condições normais - reduza os intervalos proporcionalmente para ambientes com vários turnos ou empoeirados/de alta temperatura.
