Como ler uma placa de capacidade de empilhadeira: guia completo com exemplos

Resposta rápida

Uma placa de capacidade da empilhadeira informa a carga máxima segura o caminhão pode transportar sob condições específicas. Os três números que mais importam são: (1) capacidade nominal em libras ou kg, (2) centro de carga em polegadas ou mm - a distância da face do garfo ao centro de gravidade da carga, e (3) altura máxima de elevação . Todos os três trabalham juntos. Altere qualquer um deles e a capacidade nominal também mudará. Uma empilhadeira de 5.000 libras nem sempre levanta 5.000 libras – leia todas as linhas da placa antes de carregar.

24 pol.

Centro de carga padrão

A maioria das capacidades nominais são calculadas em um centro de carga de 24 polegadas (600 mm)

30-50%

Queda de capacidade

Redução típica de capacidade ao elevar a altura total em relação ao nível do solo

29 CFR

1910.178(a)(6)

Regulamento OSHA que exige uma placa de dados legível em cada empilhadeira em todos os momentos

Mortes por ano (EUA)

Fatalidades anuais de empilhadeiras – sobrecarga e tombamento são as principais causas

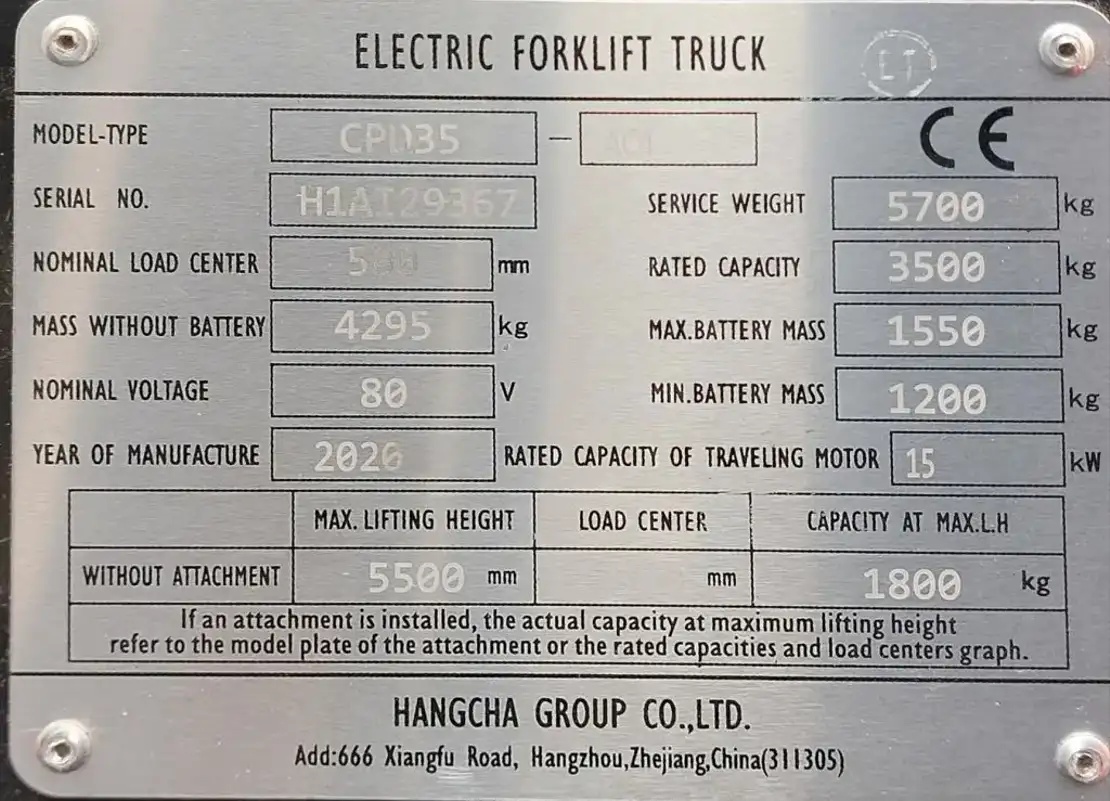

1. O que é uma placa de capacidade de empilhadeira?

A placa de capacidade - também chamada de placa de dados, placa de identificação ou placa de peso - é uma etiqueta de metal montada permanentemente em cada empilhadeira, normalmente no painel ou no mastro frontal, onde o operador pode vê-la do assento. Não é uma sugestão. Abaixo OSHA 29 CFR 1910.178(a)(6) , toda empilhadeira deve ter uma placa de identificação durável, resistente à corrosão e sempre legível. Operar uma empilhadeira com uma placa ausente, danificada ou ilegível é uma violação passível de citação da OSHA.

A placa é instalada pelo fabricante e verificada por um laboratório de testes reconhecido nacionalmente (NRTL), como UL ou FM. Por ANSI/ITSDF B56.1 , a capacidade listada é o resultado de um teste físico de mesa de inclinação ou de um cálculo projetado que cobre o pior cenário de estabilidade do caminhão. Não é uma estimativa – é um limite testado e certificado.

Regra operacional: Nunca opere uma empilhadeira se a placa de capacidade estiver falteo, ilegível ou não tiver sido atualizada para refletir acessórios ou modificações. Contate seu revendedor ou um engenheiro qualificado para obter uma placa de reposição antes de colocar a empilhadeira novamente em serviço.

2. Cada campo do prato – e o que isso realmente significa

As placas de capacidade variam ligeiramente de acordo com o fabricante e o tipo de caminhão, mas a OSHA e a ANSI exigem um conjunto de campos principais que devem sempre aparecer. Aqui estão todos os campos, o que significam e por que são importantes:

    Placa de Capacidade de Amostra - Empilhadeira Elétrica de Contrapeso
      TIPO DE CAMINHÃO
      E
      MODELO
      FB25X
      CAPACIDADE NOMINAL
      5.511 libras/2.500 kg
      CENTRO DE CARGA
      24 POL/600MM
      ALTURA MÁXIMA DE ELEVAÇÃO
      130 POL/3.300 MILÍMETROS
      PESO DO CAMINHÃO
      9.260 libras/4.200 kg
      PESO DA BATERIA (MIN/MAX)
      1.540 / 1.760 libras
      TIPO DE MASTRO
      3 ESTÁGIOS / ELEVADOR GRATUITO COMPLETO
      ANEXO
      DESLOCADOR LATERAL
      CAPACIDADE COM ANEXO
      4.850 libras/2.200 kg

Campo	O que isso diz a você	Erro comum
Designação do tipo de caminhão por exemplo E, G, LP, DS, EX	Fonte de energia e classificação de área perigosa. E = elétrico; G = gasolina; LP = propano líquido; DS = diesel; EX = classificação à prova de explosão	Supondo que qualquer caminhão elétrico seja seguro em áreas classificadas como perigosas - apenas caminhões com classificação EX são aprovados
Capacidade nominal	A carga máxima que o empilhador pode levantar com segurança - mas apenas no centro de carga e altura de elevação indicados. Não é um limite absoluto independente dessas condições	Tratar a capacidade nominal como um número fixo, independentemente da posição ou altura da carga
Centro de carga	A distância horizontal da face frontal dos garfos ao centro de gravidade da carga. O padrão é 24 pol. (600 mm). A capacidade nominal só é válida nesta distância exata	Não contabilizando cargas maiores que 48 polegadas - seu centro de gravidade fica além de 24 polegadas, reduzindo a capacidade efetiva
Altura máxima de elevação	A altura à qual a capacidade declarada se aplica. À medida que a altura de elevação aumenta, a capacidade residual diminui - um gráfico de capacidade residual separado no mastro mostra esta relação	Supondo que a capacidade nominal total ainda se aplica ao elevar até 4 m em um armazém com estantes altas
Peso do caminhão (peso de serviço)	O peso do próprio caminhão, incluindo bateria para modelos elétricos. Crítico para cálculos de carga no piso e planejamento de capacidade de elevadores	Esquecer que empilhadeira carregada em elevador = peso do caminhão peso da carga. O peso combinado pode exceder as classificações do elevador
Peso da bateria (mín/máx)	Somente caminhões elétricos. A função de contrapeso é parcialmente executada pela bateria - se uma bateria mais leve for instalada, a capacidade nominal é invalidada e deve ser recalculada	Trocar para uma bateria menor/mais leve sem atualizar a placa de capacidade
Tipo de mastro	2 estágios, 3 estágios, 4 estágios ou elevação livre completa. Determina como o caminhão é levantado e em que altura a visibilidade é restrita. A capacidade em altura total depende do tipo de mastro	Substituir um mastro sem recertificar a placa de capacidade
Anexo (se instalado)	Qualquer acessório que não seja de fábrica (deslocador lateral, pinça, manipulador de tambor) adiciona peso e desloca o centro da carga para frente, reduzindo a capacidade. Uma segunda linha na placa mostra a capacidade revisada com o acessório instalado	Usando a capacidade nominal básica quando um acessório é instalado - aplica-se a linha de capacidade inferior do acessório
Marca de aprovação NRTL	Confirmação de que um laboratório de testes reconhecido nacionalmente (UL, FM, CSA) verificou as especificações. Exigido pela OSHA 29 CFR 1910.178(a)(3)	Aceitar uma placa de substituição de uma fonte não certificada

3. O centro de carga: o número mais incompreendido da placa

Centro de carga é o conceito mais incompreendido na operação de empilhadeiras. A capacidade nominal na placa pressupõe que o centro de gravidade da carga esteja exatamente na distância indicada do centro da carga em relação à face do garfo - normalmente 24 polegadas (600 mm). Isso corresponde a um palete padrão de 48 polegadas de profundidade com peso distribuído uniformemente.

Mova o centro da carga ainda mais para fora - porque a carga é mais profunda e mais pesada num dos lados ou porque um acessório empurra a carga para a frente - e o camião torna-se menos estável. A capacidade segura efetiva cai. O número da placa não muda. Sua margem de segurança sim.

Como o centro de carga afeta a capacidade real

A relação é aproximadamente proporcional. Use esta fórmula para estimar a capacidade ajustada quando o seu centro de carga for diferente do valor da placa:

    Fórmula de ajuste de capacidade
    Capacidade Ajustada = Capacidade Nãominal x (Centro de Carga Nãominal / Centro de Carga Real)
         Exemplo:        Caminhão de 5.000 lb com centro de carga de 24 pol.
    Sua carga tem seu centro de gravidade a 36 pol. da face do garfo.
    Capacidade ajustada = 5.000 x (24/36) =         3.333 libras
    Você perdeu 33% da sua capacidade nominal - sem tocar na placa.

Centro de Carga Real	Caminhão de 5.000 lb (avaliado em 24 pol.)	Capacidade restante	Cenário Típico
24 pol. (600 mm)	5.000 libras	100%	Palete padrão 48 x 40, carga uniforme
30 pol. (762 mm)	4.000 libras	80%	Palete de 60 pol. de profundidade ou carga frontal pesada
36 pol. (914 mm)	3.333 libras	67%	Carga profunda ou acessório de 72 pol. Adicionando alcance
48 pol. (1.219 mm)	2.500 libras	50%	Carga de 96 pol. ou braçadeira de tambor grande estendida

O mito do contrapeso: Alguns operadores acreditam que adicionar peso à parte traseira de uma empilhadeira aumenta sua capacidade de elevação. Isso não acontece. A adição de contrapeso altera o centro de gravidade e as características de manuseio do caminhão - não altera a capacidade nominal certificada na placa e cria novos riscos de tombamento em diferentes direções. Nunca modifique as medidas de contrapeso sem a aprovação por escrito do fabricante e uma nova placa.

4. Altura de elevação e capacidade residual

A capacidade nominal na placa aplica-se a uma altura de elevação específica - geralmente ao nível do solo ou a uma altura de deslocamento baixa. À medida que o mastro se estende para cima, acontecem duas coisas que reduzem a capacidade segura: o centro de gravidade do camião aumenta e a alavancagem para a frente no eixo dianteiro aumenta. Isso é chamado capacidade residual - a capacidade útil real a uma determinada altura.

A capacidade residual é mostrada em um gráfico separado montado no mastro , não na placa de capacidade. Em armazéns com estantes altas – o cenário mais comum onde isso é importante – os operadores que leem apenas a placa de capacidade e ignoram o gráfico residual estão operando às cegas nos momentos mais perigosos.

Capacidade Residual – Empilhadeira de 5.000 lb (Ilustrativo)

Terreno (viagem)

5.000 libras - 100%

6 pés (1,8 m)

4.400 libras - 88%

10 pés (3 m)

3.900 libras - 78%

15 pés (4,6 m)

3.200 libras - 64%

20 pés (6,1 m)

2.600 libras - 52%

Nota: Os valores são ilustrativos. Consulte sempre a tabela específica de capacidade residual montada no mastro do seu caminhão. Os valores reais variam de acordo com o modelo, tipo de mastro e acessório.

A implicação prática: uma empilhadeira com classificação de 5.000 libras que coloca paletes em um rack de 20 pés só pode movimentar com segurança 2.500-2.800 libras nessa altura. Se suas cargas pesam 4.000 libras e você as empilha a 20 pés, você está operando sempre além dos limites seguros - e a placa de capacidade lhe deu o número correto. Você simplesmente não leu o gráfico do mastro também.

5. Anexos: quando a placa muda

Qualquer acessório que não seja de fábrica instalado em uma empilhadeira - deslocador lateral, rotador, grampo, manipulador de tambor, push-pull, single-double - tem dois efeitos na capacidade nominal:

O apego em si pesa alguma coisa - normalmente 200 a 1.000 lb dependendo do tipo. Isso é tratado como uma carga que o caminhão já transporta, reduzindo o que resta para o próprio palete
Os acessórios movem o centro de carga para frente - adicionar alcance mecânico desloca o centro de gravidade da carga para mais longe do eixo dianteiro, reduzindo a estabilidade e, portanto, a capacidade efetiva

Abaixo OSHA 29 CFR 1910.178(a)(5) and ANSI B56.1 , cada acessório requer aprovação por escrito do fabricante antes da instalação. Depois de aprovada, a placa de capacidade deverá ser atualizada para mostrar o peso combinado do caminhão e do implemento, e a capacidade revisada na elevação máxima com o implemento instalado.

Tipo de anexo	Peso típico	Impacto típico na capacidade	Atualização de placa necessária
Deslocador lateral	200-350 libras	-300 a -500 lb na capacidade nominal	Sim
Braçadeira rotativa	500-900 libras	-800 a -1.500 libras	Sim
Simples-duplo (espalhador de garfo)	300-500 libras	-500 a -1.000 lb (mais mudança de centro de carga)	Sim
Manipulador de tambor	150-400 libras	-300 a -600 libras	Sim
Garfos estendidos (além do comprimento de fábrica)	Varia	Significativo - o centro de carga muda proporcionalmente à extensão do garfo	Sim

Os anexos possuem placas de dados próprias. De acordo com OSHA e ANSI, cada implemento deve ter sua própria placa de dados mostrando o peso do implemento, a capacidade máxima da combinação caminhão e implemento e um aviso para consultar a placa do caminhão para saber a capacidade operacional real. Se for indicada na placa de fixação uma capacidade superior à indicada na placa revista do camião, prevalece sempre o número mais baixo.

6. Designações de tipo de caminhão: o código das letras explicado

A designação do tipo de camião na placa de capacidade não é apenas um identificador de combustível. É uma classificação de segurança definida pela OSHA e ANSI que determina onde o caminhão tem permissão legal para operar com base nos riscos ambientais.

Código	Fonte de energia	Classificação de Área Perigosa	Uso típico
E	Elétrico	Áreas gerais (não classificadas)	Armazéns padrão, armazenamento de produtos acabados
ES	Elétrico	Áreas onde podem existir vapores inflamáveis em pequenas quantidades	Instalações com uso ocasional de solventes
EE	Elétrico	Áreas com risco moderado de vapor inflamável ou poeira	Manuseio de grãos, certos armazenamentos de produtos químicos
EX	Elétrico	Locais perigosos classificados (NEC Classe I/II Div. 1)	Áreas API farmacêuticas, armazenamento de solventes, instalações de pintura
G	Gasolina	Geral (áreas externas ou bem ventiladas)	Depósitos de madeira, construção externa, docas de carga
LP/LPS	Propano líquido	LP = geral; LPS = alguma proteção de área classificada	Distribuição de alimentos, docas de carga para armazenamento refrigerado, pátio externo
D / DS / DY	Diesel	D = geral; DS / DY = salvaguardas adicionais	Operações pesadas ao ar livre, portos, canteiros de obras

7. Quando a placa deve ser atualizada

A placa de capacidade é um documento vivo. Qualquer alteração no caminhão que afete a capacidade, a distribuição de peso ou a operação segura requer uma atualização da placa - e aprovação por escrito do fabricante antes que a alteração seja feita. Isso não é opcional na OSHA ou ANSI.

Mudança	Atualização de placa necessária	Aprovação do fabricante necessária
Adicionar um acessório que não seja de fábrica (deslocador lateral, braçadeira, etc.)	Sim	Sim - written approval required first
Substituindo a bateria por um peso diferente	Sim	Sim if outside min/max range on plate
Substituir o mastro por um tipo ou altura diferente	Sim	Sim
Estendendo ou alongando os garfos	Sim	Sim
Modificando o contrapeso	Sim	Sim - and rarely granted
Manutenção de rotina (óleo, filtros, pneus da mesma especificação)	No	No

Se o fabricante original estiver fora do mercado ou não responder, a OSHA permite uma Engenheiro Profissional Registrado Qualificado realizar a análise de segurança e aprovar a modificação por escrito. A placa ainda deve ser atualizada antes do caminhão retornar ao serviço.

8. O que fazer quando a placa estiver faltando ou ilegível

Uma empilhadeira sem placa de capacidade legível deve ser retirada imediatamente de serviço. Isto não é um julgamento – é um requisito direto da OSHA sob 29 CFR 1910.178(a)(6).

Passos a seguir:

Identifique o caminhão - anexe um aviso de bloqueio/sinalização impedindo a operação até que a placa seja substituída
Localize o modelo e o número de série - geralmente estampado na estrutura perto da montagem do protetor superior ou sob o capô. Você precisa disso para solicitar uma substituição
Entre em contato com o fabricante ou revendedor autorizado - forneça modelo, número de série e quaisquer acessórios conhecidos. A maioria dos fabricantes pode emitir uma placa de substituição certificada dentro de alguns dias úteis
Se o fabricante não estiver mais operando - entre em contato com um engenheiro profissional registrado e qualificado para avaliar o caminhão e emitir uma placa de substituição certificada. Não tente recriar a placa a partir da memória ou de registros antigos sem a aprovação do engenheiro
Inspecione a nova placa para ver se está completa - verifique se inclui todos os campos exigidos pela OSHA e ANSI e reflete quaisquer anexos atualmente instalados

Lembrete de verificação pré-turno: A OSHA exige uma inspeção pré-turno de cada empilhadeira antes de cada turno. A legibilidade da placa faz parte dessa inspeção. Se a placa estiver desbotada, arranhada ou parcialmente obscurecida, documente e inicie a substituição – não espere por uma falha completa na inspeção.

9. Referência rápida do operador: leitura da placa em 60 segundos

Antes de cada turno, os operadores devem executar esta sequência:

A placa está presente e totalmente legível? Se não, identifique o caminhão e não opere.

Qual é a designação do tipo de caminhão? Confirme se corresponde à área em que você operará.

Qual é a capacidade nominal e em que centro de carga? Escreva ou lembre-se do número. Paletes padrão de 48 pol. = centro de carga de 24 pol. Cargas mais largas ou mais longas = o centro de carga sai, a capacidade cai.

Um anexo está instalado? Se sim, use o valor de capacidade inferior na linha de fixação da placa - e não a capacidade nominal básica.

Você levantará mais de 3 metros? Se sim, localize e leia a tabela de capacidade residual no mastro antes de carregar.

A carga que você está prestes a escolher corresponde a essas condições? Se o requisito de peso, profundidade ou altura da carga exceder o que a tabela da placa e do mastro permite, não levante. Encaminhe para um supervisor.

Perguntas frequentes

O que acontece se eu exceder a capacidade nominal?

Exceder a capacidade nominal desestabiliza o caminhão, deslocando o centro de gravidade combinado para frente do eixo dianteiro - o ponto de tombamento. Quando isso acontece, as rodas dianteiras funcionam como ponto de apoio e o caminhão inclina-se para frente, esmagando tudo o que estiver à sua frente, inclusive o operador. Os tombamentos são a principal causa de mortes graves em empilhadeiras. Mesmo cargas ligeiramente acima da capacidade aumentam o risco de tombamento porque a margem de estabilidade é reduzida antes de serem adicionados quaisquer factores dinâmicos (viragens, travagens, pisos irregulares).

Posso aumentar a capacidade adicionando contrapeso?

Não. Adicionar contrapeso altera a dirigibilidade e o centro de gravidade do caminhão, mas não aumenta sua capacidade nominal certificada. Tanto a OSHA como a ANSI proíbem a modificação das medidas de contrapeso sem a aprovação por escrito do fabricante - e os fabricantes raramente concedem esta aprovação porque a mudança cria novos riscos de instabilidade em outras direções. A capacidade nominal na placa não aumenta independentemente do que for adicionado à traseira do caminhão.

A capacidade nominal é em quilogramas ou libras?

A maioria das placas nos EUA mostra ambos. Muitos fabricantes internacionais (incluindo Hangcha) classificam os equipamentos em quilogramas como unidade principal e libras como valor secundário. Sempre confirme qual unidade se aplica antes de usar o número. Um erro comum é ler uma placa de capacidade métrica (por exemplo, 2.500 kg = 5.511 lb) e tratar 2.500 como um valor em libras – isso levaria a uma subutilização dramática do caminhão. Por outro lado, ler o valor de uma libra como quilogramas significaria uma sobrecarga catastrófica.

Uma empilhadeira usada precisa de uma nova placa de capacidade?

A placa original permanece válida desde que seja legível e reflita com precisão a configuração atual do caminhão. Ao comprar uma empilhadeira usada, inspecione a placa imediatamente e verifique se ela corresponde ao caminhão real – modelo correto, quaisquer acessórios instalados e faixa de peso da bateria para modelos elétricos. Se um proprietário anterior adicionou acessórios sem atualizar a placa, isso é uma violação de conformidade atual que deve ser corrigida antes que o caminhão entre em serviço em suas instalações.

Qual é a diferença entre a placa de capacidade e o gráfico de capacidade residual?

A placa de capacidade mostra a capacidade nominal máxima no centro de carga especificado e uma altura de elevação básica. O gráfico de capacidade residual - montado separadamente no mastro - mostra como essa capacidade muda à medida que a altura de elevação aumenta. Ambos devem ser lidos em conjunto para qualquer operação acima de uma altura de deslocamento baixa. A placa de capacidade por si só não é suficiente para operações em racks altos.
